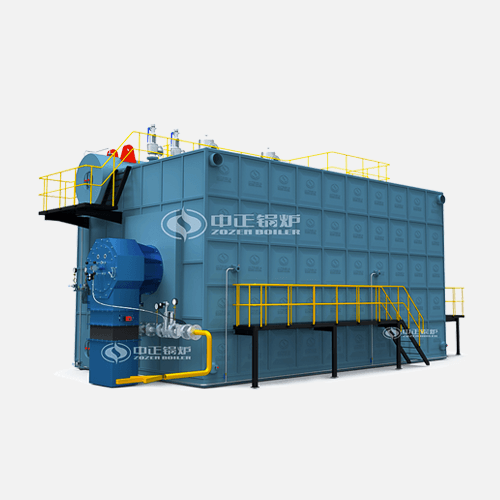

【燃氣(油)鍋爐】SZS系列熱水鍋爐

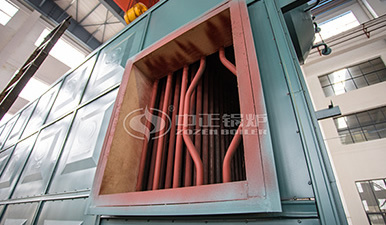

SZS系列鍋爐為雙鍋筒、縱置式、D型布置結構，右側為爐膛，左側為對流管束，過熱器布置對流管束區；通過下鍋筒中間和兩端的活動支座固定在本體底盤上，并保證鍋爐整體向兩端膨脹。爐膛四周為膜式水冷壁，爐膛左側的膜式水冷壁將爐膛與對流管束完全密封隔開，對流管束區后部為拉稀的錯列結構，前部為順列結構，爐膛燃燒產生的煙氣從爐膛尾部的出煙口進入燃燼室、對流管束區，然后從鍋爐左側前部轉向進入螺旋翅片管節能器和冷凝器，最后進入煙道入煙囪排向大氣。
